Descrizione
Codice articolo TCVNN305028522
- Particolarità: provvisto di indicatore di lunghezza – fornito di valvola di non ritorno pilotata
- Vantaggi: semplice lettura della regolazione – il braccio terzo punto mantiene la propria posizione
- Applicazione: collegamento a tre punti categoria 1, 2 e 3
- Qualità: carico massimo radiale: 10 % della forza assiale

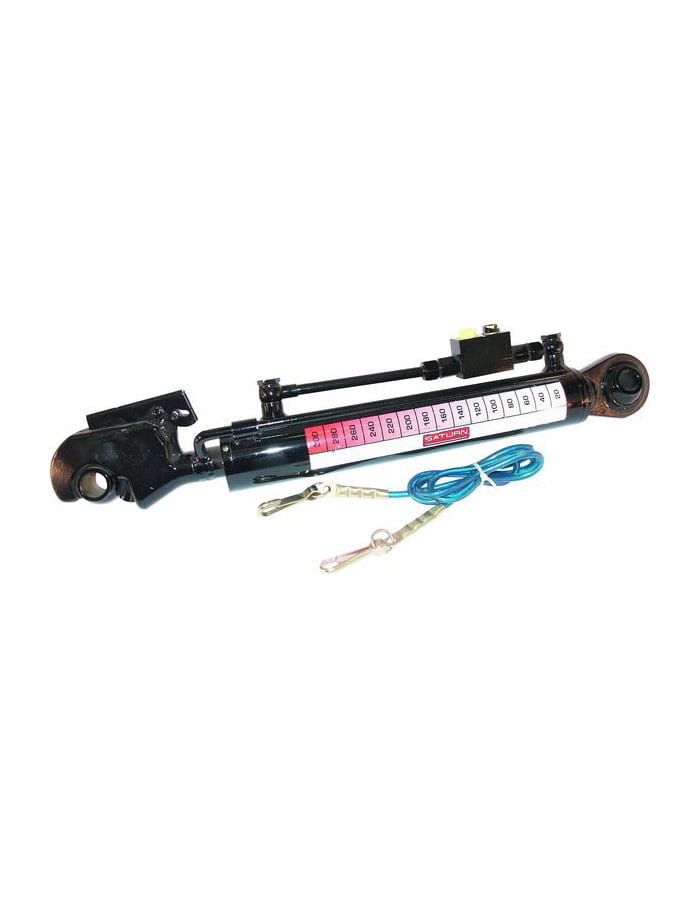

- Contenuto consegna: cilindri – valvola di non ritorno pilotata – sfera – fune di comando
- Informazioni tecniche: mezzo – olio minerale, HLP ISO VG 32 fino a ISO VG 46; purezza del mezzo – ISO 4406 22/20/17 o NAS 9
- Supporto (lato asta): gancio cat. 2
- Categoria di applicazione: tirante terzo punto
- Tipo: doppio effetto
- Tipo montaggio – collegamento cilindro: cuscinetto
- Tipo montaggio – collegamento stelo: gancio
- Categoria braccio terzo punto 2
- Colore nero
- Colore RAL 9005
- Materiale cilindro: acciaio inossidabile 52.0
- Classe di tolleranza materiale cilindro H10
- Materiale stelo: acciaio 20MnV6
- Trattamento superficiale stelo: cromato
- Materiale connessione olio: acciaio
- Materiale dado testa: ghisa – acciaio
- Nota: TCVNN = con gruppo di bloccaggio, senza pacchetti tubi e staffa di supporto kW – TCVHA = con gruppo di bloccaggio, con pacchetti tubi e staffa di supporto kW
- Diametro stelo 30 mm
- Corsa 285 mm
- Lunghezza min 590 mm
- Diametro di montaggio – collegamento cilindro 25,7 mm
- C Diametro filettatura di montaggio – collegamento cilindro 3/8 inch
- Diametro di montaggio – attacco stelo 25,7 mm
- Diametro foro di montaggio – collegamento stelo 25,7 mm
- Max. velocità pistone 0,1 m/s
- E Diametro esterno 60 mm

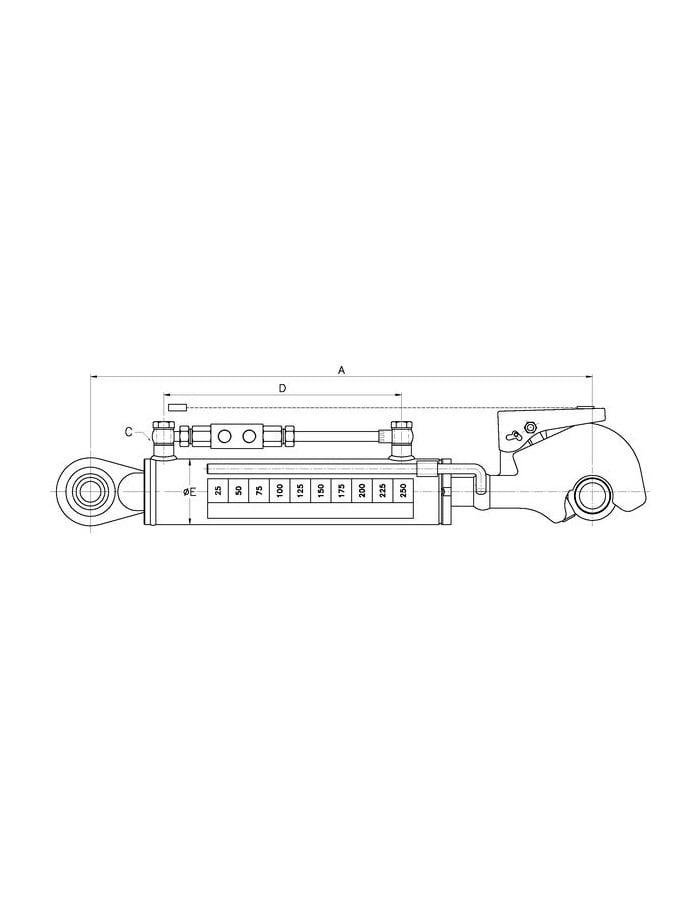

- A Distanza min. fori di montaggio 590 mm
- Rugosità stelo 0,2 µm
- D Distanza attacchi per olio 325 mm
- Diametro interno 50 mm
